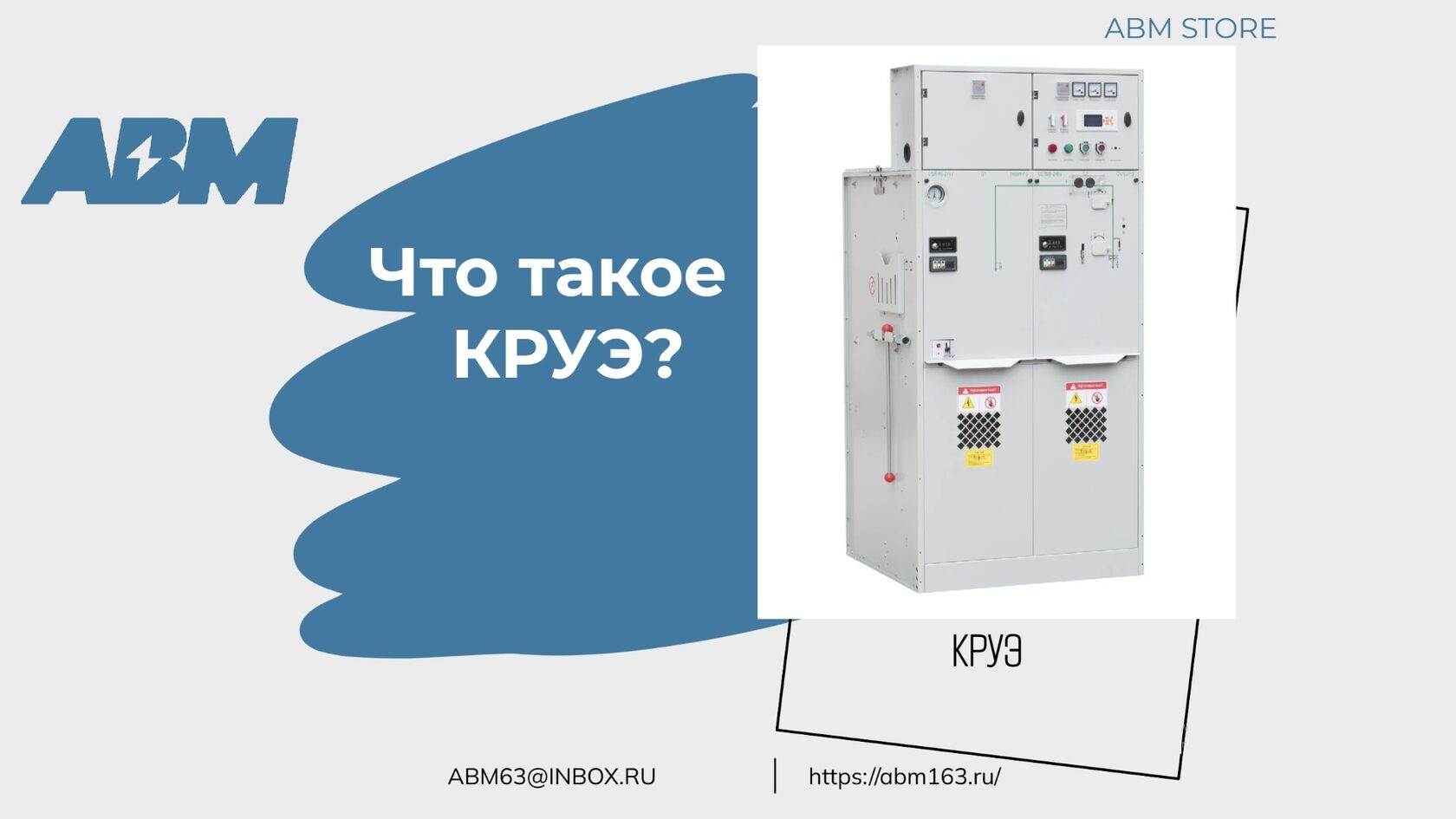

Комплектное распределительное устройство с элегазовой изоляцией
С ускорением процесса урбанизации по всему миру и роста энергопотребления формируются новые требования к объектам инфраструктуры электроснабжения городских агломераций. Помимо надежности и безопасности, современными требованиями являются малые габариты распределительных устройств среднего напряжения, простота и минимальный объем технического обслуживания, длительный срок эксплуатации.
В распределительном устройстве серии АВМ 10 применена концепция модульной конструкции. Все токоведущие части помещены в герметичный корпус из нержавеющей стали, исключающий воздействия внешней среды, что обеспечивает высокий уровень надежности и безопасности. В качестве изоляционной среды используется элегаз (SF6), содержащийся под низким избыточным давлением, на весь срок эксплуатации. Ячейка не требует дополнительных газовых работ при монтаже и дальнейшем обслуживании. В моноблоке АВМ 10 могут быть объеденены от 1 до 5 независимых функций любого чередования и комплектации вторичных цепей.
Это позволяет выполнить любую схему трансформаторной подстанции в соответствии с техническими требованиями Заказчика.
С ускорением процесса урбанизации по всему миру и роста энергопотребления формируются новые требования к объектам инфраструктуры электроснабжения городских агломераций. Помимо надежности и безопасности, современными требованиями являются малые габариты распределительных устройств среднего напряжения, простота и минимальный объем технического обслуживания, длительный срок эксплуатации.
В распределительном устройстве серии АВМ 10 применена концепция модульной конструкции. Все токоведущие части помещены в герметичный корпус из нержавеющей стали, исключающий воздействия внешней среды, что обеспечивает высокий уровень надежности и безопасности. В качестве изоляционной среды используется элегаз (SF6), содержащийся под низким избыточным давлением, на весь срок эксплуатации. Ячейка не требует дополнительных газовых работ при монтаже и дальнейшем обслуживании. В моноблоке АВМ 10 могут быть объеденены от 1 до 5 независимых функций любого чередования и комплектации вторичных цепей.
Это позволяет выполнить любую схему трансформаторной подстанции в соответствии с техническими требованиями Заказчика.

Особенности распределительного устройства АВМ 10 (КРУЭ)
▶ Полностью изолированная и герметичная конструкция Первичные токоведущие части распределительного устройства серии АВМ 10 полностью изолированы и помещены в герметичный корпус, сваренный с применением нержавеющих стальных листов. Вводные и выводные линии соединяются через изолированные и экранированные кабельные адаптеры. Элегаз содержится под низким избыточным давлением 0,14 МПа, степень защиты бака соответствует IP67. Ячейка может применяться в агрессивных условиях окружающей среды, на больших высотах, в морском климате, в условиях загазованности, сырости и т.д.
▶ Стандартная модульная конструкция, возможность расширения и удобство комбинирования Степень стандартизации изделия достаточно высокая. Распределительное устройство серии АВМ 10 может объединять 1-5 независимых функций в одной ячейке. Чередование функций можно свободно комбинировать для соответствия требуемым схемным решениям Заказчика. Также комплектация вторичными компонентами выбирается при размещении заказа.
▶ Передовые технологии сварки и герметизации Ячейки распределительного устройства изготавливаются с помощью автоматизированной лазерной резки и сварочных роботизированных комплексов, что гарантирует высокое качество сварки и правильную геометрию баков. Также в производственном цикле применяются специальные стенды изобарного вакуумирования, контроля и исключения утечки газа, что позволяет гарантировать годовой объем нормальной утечки газа на уровне ниже 0,01%.
▶ Оперативное управление Распределительное устройство АВМ 10 комплектуется пружинно-моторным приводом и может управляться как вручную с помощью взводного ключа, так и моторным приводом с помощью кнопок на фасаде ячейки, а также дистанционно из диспетчерского пункта. Наличие дополнительных механических и электромагнитных блокировок исключает неправильное оперирование и обеспечивает полную безопасность для обслуживающего персонала.
▶ Интеллектуальнаая схема онлайн-мониторинга и защиты Распределительное устройство АВМ 10 может быть снабжено контроллерами автоматизации и телемеханики для подключения к системе АСКУЭ, что позволяет обеспечить передачу измерений, технического учета, основных параметров мониторинга.
